Kategorien

Mittelringe

Mittelringe für das Migrationszellen System Sieg-Mi-Flex sind in verschiedenen Durchmessern verfügbar. Zusammen mit einer Fixierplatte ergeben Sie eine vollständige Migrationszelle für unter anderem Untersuchungen nach EN1186. Es lassen sich auch mehrere Mittelringe in eine Migrationszelle bauen. jeder Mittering passt zu jeder Fixierplatte! Mittelringe sind in drei Werkstoffen lieferbar:

  • Edelstahl Durchmesser DN30 - DN120
  • Borosilikatglas 3.3 DN50 - DN120
  • PVDF DN80 - DN120

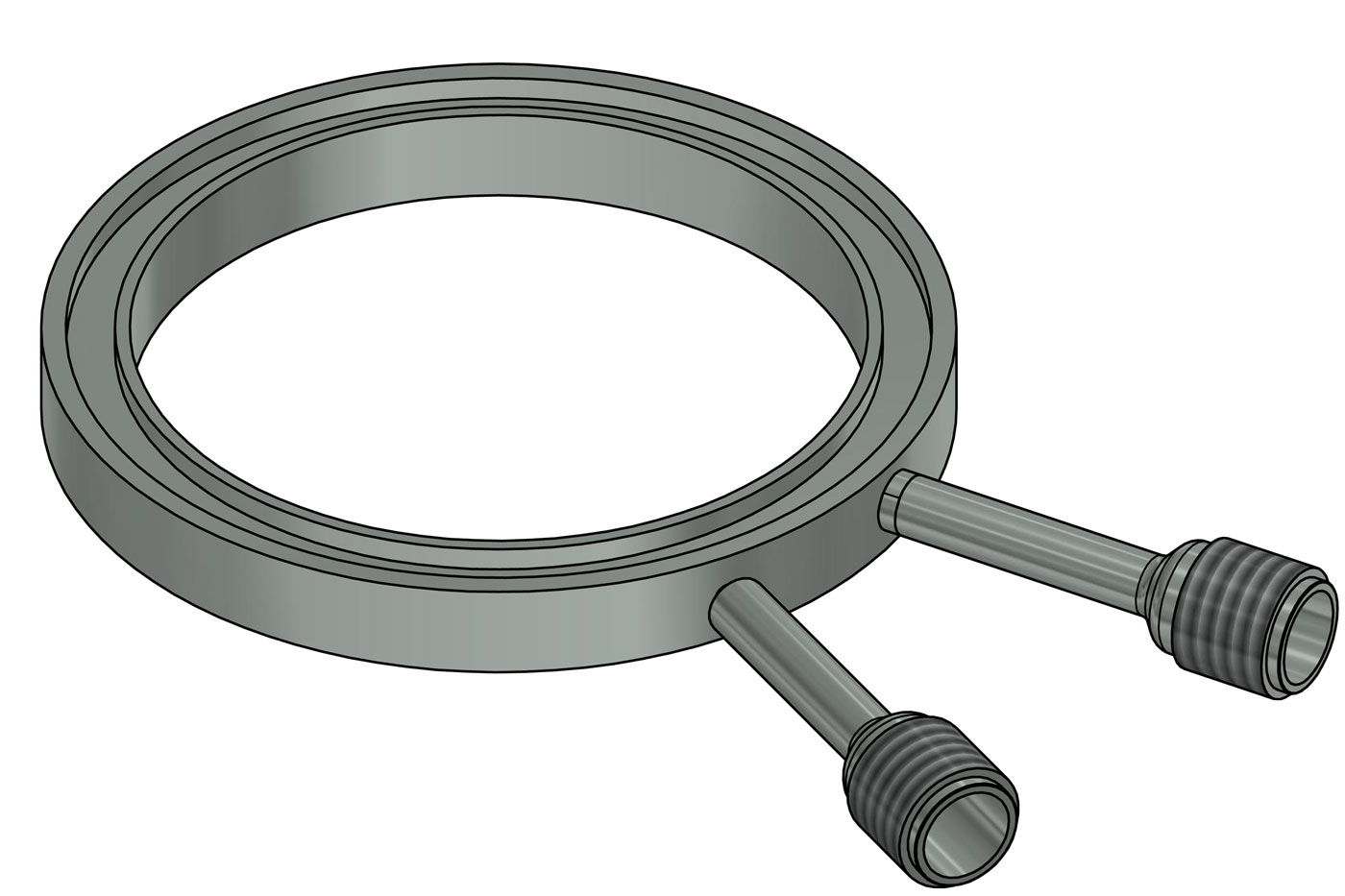

Mittelringe aus Edelstahl

  • Temperaturbeständig -15 °C bis 180 °C, druckdicht bis 9 bar
  • mit individuellen Seriennummern und auf Wunsch mit einem Werkszeugnis zum individuellen Nachweis der Maßhaltigkeit
  • Bei der Belegung der „Sieg-Mi-Flex“ Zellen mit 2 Prüfstücken werden die Zellen aufrecht stehend und bei der Belegung mit einem Prüfstück waagerecht liegend verwendet
  • Ist die am meisten verkaufte Migrationskammer

Folgende Mittelringe sind lieferbar:

Art.Nr.: Nennweite: Fläche*: Füllvolumen**:
250-0235693 DN120 1,0 / 2,0 dm² 200 ml
250-0342940 DN110 0,95 / 1,9 dm² 190 ml
250-0218665 DN100 0,75 / 1,5 dm² 150 ml
250-0342926 DN90 0,6 / 1,2 dm² 120 ml
250-0218672 DN80 0,5 / 1,0 dm² 100 ml
250-0218689 DN70 0,35 / 0,7 dm² 70 ml
250-0218696 DN60 0,25 / 0,5 dm² 50 ml
250-0218702 DN30 0,05 / 0,1 dm² 10 ml

* ca. Fläche mit 1 Prüfstück / 2 Prüfstücken
** ca. Füllvolumen des Mittelrings

Edelstahl-Mittelringe zur Migrationszelle „Sieg-Mi-Flex“ bestehend aus:

  • 1 x Edelstahl-Mittelring (V4A 1.4571) mit Ein- und Ausgießstutzen versehen mit GL14-Gewinden
  • 2 x O-Ring FEP/Silicon passend in Nut von Mittelring (oben und unten)
  • 2 x Verschlusskappen GL 14 (PPS-Gehäuse inkl. PTFE/Sil. Dichtung)
  • 1 x Positionierungshilfe aus 2 mm Edelstahl (V2A 1.4301) (außer DN120!)


Mittelringe aus Edelstahl halbe Höhe

  • Temperaturbeständig -15 °C bis 180 °C, druckdicht bis 9 bar
  • Bei der Belegung der „Sieg-Mi-Flex“ Zellen mit 2 Prüfstücken werden die Zellen aufrecht stehend und bei der Belegung mit einem Prüfstück waagerecht liegend verwendet
  • Ist die am meisten verkaufte Migrationskammer
  • Mittelring mit halber Höhe, daher verändertes Flächen/Volumenverhältnis

Folgende Mittelringe sind lieferbar:

Art.Nr.: Nennweite: Fläche*: Füllvolumen**:
250-0891264 DN120 1,0 / 2,0 dm² 100ml
250-0943628 DN80 0,5 / 1,0 dm² 50ml

* ca. Fläche mit 1 Prüfstück / 2 Prüfstücken
** ca. Füllvolumen des Mittelrings

Für die gravimetrische Bestimmung der Globalmigration mit 100ml Flüssigkeit und einer Fläche von 2dm² als Alternative zu einer Migracell® oder dem MigraCubicle. Die Mittelringe bleiben kompatibel mit allen bereits verfügbaren Teilen aus dem System Sieg-Mi-Flex.

Edelstahl-Mittelringe zur Migrationszelle „Sieg-Mi-Flex“ bestehend aus:

  • 1 x Edelstahl-Mittelring (V4A 1.4571) mit Ein- und Ausgießstutzen versehen mit GL14-Gewinden
  • 2 x O-Ring FEP/Silicon passend in Nut von Mittelring (oben und unten)
  • 2 x Verschlusskappen GL 14 (PPS-Gehäuse inkl. PTFE/Sil. Dichtung)
  • 1 x Positionierungshilfe aus 2 mm Edelstahl (V2A 1.4301) (außer DN120!)

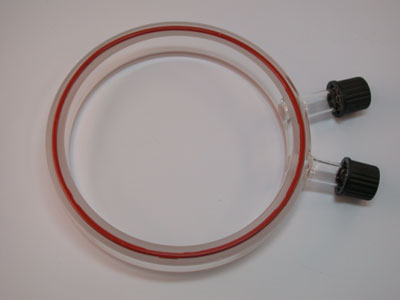

Mittelringe aus Borosilikat 3.3-Laborglas

Glasmittelring DN120
  • Temperaturbeständig -15 °C bis 130 °C, druckdicht bis 1 bar
  • Bei der Belegung der „Sieg-Mi-Flex“ Zellen mit 2 Prüfstücken werden die Zellen aufrecht stehend und bei der Belegung mit einem Prüfstück waagerecht liegend verwendet
  • Durchsichtig und hohe Chemikalienbeständigkeit durch Verwendung von Borosilikat 3.3-Laborglas

Folgende Mittelringe sind lieferbar:

Art.Nr.: Nennweite: Fläche*: Füllvolumen**:
250-0277600 DN120 1,0 / 2,0 dm² 200ml
250-0738668 DN80 0,5 / 1,0 dm² 100ml
250-0738675 DN50 0,19 / 0,38 dm² 50ml

* ca. Fläche mit 1 Prüfstück / 2 Prüfstücken
** ca. Füllvolumen des Mittelrings

Glas-Mittelringe zur Migrationszelle System-Siegwerk „Sieg-Mi-Flex“ bestehend aus:

  • 1 x Borosilikatglas-Mittelring mit Ein- und Ausgießstutzen, versehen mit GL14-Gewinden
  • 2 x O-Ring FEP/Silicon passend in Nut von Mittelring (oben und unten)
  • 2 x Verschlusskappen GL 14 (PPS-Gehäuse inkl. PTFE/Sil. Dichtung)
  • 1 x Positionierungshilfe aus 2 mm Edelstahl (V2A 1.4301) (außer DN120!)

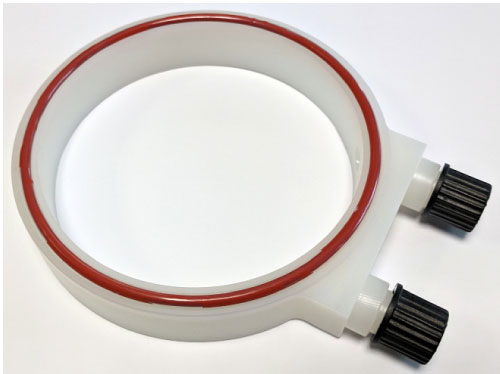

Mittelringe aus PVDF

Mittelring aus PVDF
  • PVDF-Mittelring für Migrationssimulierungen mit anschließender Metallanalytik
  • druckdicht bis 4 bar mit Edelstahl-Fixierplatten
  • druckdicht bis 1 bar mit Glas-Fixierplatten
  • Temperaturbeständigkeit vom PVDF-Mittelring -15 °C bis 180 °C
  • Für eine anschließende Metallanalytik muss die Sieg-Mi-Flex Zelle mit PVDF-Mittelring mit 2 Prüfmusterstücken belegt und die Zellen aufrecht stehend verwendet werden!

Folgende Mittelringe sind lieferbar:

Art.Nr.: Nennweite: Fläche*: Füllvolumen**:
250-0786201 DN120 1,0 / 2,0 dm² 200ml
250-0884976 DN80 0,5 / 1,0 dm² 100ml

* ca. Fläche mit 1 Prüfstück / 2 Prüfstücken
** ca. Füllvolumen des Mittelrings

PVDF-Mittelring zur Migrationszelle System „Sieg-Mi-Flex“ bestehend aus:

  • 1 x PVDF-Mittelring DN120 (Ring-Höhe: 20 mm ohne Dichtung!) mit Ein- und Ausgießstutzen alles aus PVDF mit GL14-Gewinde
  • 2 x Verschlusskappe GL14 (PPS, schwarz + PTFE/Silikon-Dichtung)
  • 2 x O-Ring FEP/Silikon DN120 passend in Nut von Mittelring (oben/unten)
  • 1 x Positionierungshilfe aus 2 mm Edelstahl (V2A 1.4301)


Mittelringe ohne GL14-Ein- und Auslaufstutzen

Mittelring ohne Auslaufstutzen Mittelring ohne Auslaufstutzen aus Glas
  • temperaturbeständig -15 °C bis 150 °C
  • druckdicht bis 4 bar mit Edelstahl-Fixierplatten
  • druckdicht bis 1 bar mit Glas-Fixierplatten
  • Nutzbar nur in Verbindung mit Oberteil mit GL45 Ausgang oder einem zweiten Mittelring

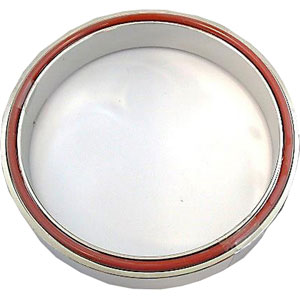

Mittelring aus Edelstahl:

Art.Nr.: Nennweite: Fläche*: Füllvolumen**:
250-0591775 DN120 1,0 / 2,0 dm² 200ml

* ca. Fläche mit 1 Prüfstück / 2 Prüfstücken
** ca. Füllvolumen des Mittelrings

Mittelring aus Edelstahl ohne GL14-Ein- und Auslaufstutzen zur Migrationszelle System-Siegwerk „Sieg-Mi-Flex“ bestehend aus:

  • 1 x Edelstahl-Mittelring (V4A 1.4571) ohne GL14-Ein- und Auslaufstutzen
  • 2 x O-Ring FEP/Silicon passend in Nut des Mittelrings (oben und unten))
  • 1 x Positionierungshilfe aus 2 mm Edelstahl (V2A 1.4301)

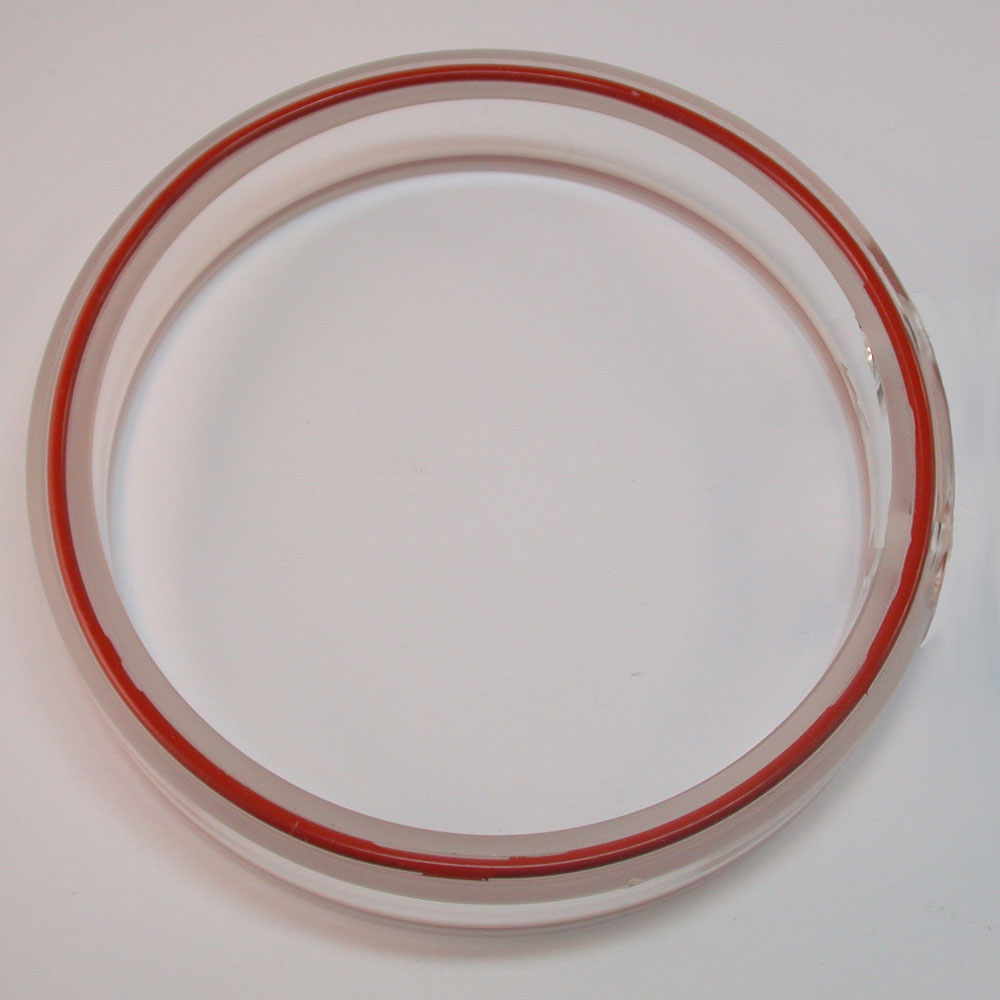

Mittelring ausBorosilikatglas 3.3:

Art.Nr.: Nennweite: Fläche*: Füllvolumen**:
250-0649100 DN120 1,0 / 2,0 dm² 200ml

* ca. Fläche mit 1 Prüfstück / 2 Prüfstücken
** ca. Füllvolumen des Mittelrings

Mittelring aus Bolosilikatglas 3.3 ohne GL14-Ein- und Auslaufstutzen zur Migrationszelle System-Siegwerk „Sieg-Mi-Flex“ bestehend aus:

  • 1 x Glas-Mittelring (Borosilikatglas 3.3) ohne GL14-Ein- und Auslaufstutzen
  • 2 x O-Ring FEP/Silicon passend in Nut des Mittelrings (oben und unten))
  • 1 x Positionierungshilfe aus 2 mm Edelstahl (V2A 1.4301)
