Fixierplatten-Set

Ein Fixierplatten-Set aus dem System Sieg-Mi-Flex besteht grundsätzlich aus den folgenden Einzelteilen:

  • 1 x Platte-Oberteil mit Bohrungen140 x 140 mm
  • 1 x Platte-Unterteil mit Gewinde-Bohrungen (M8), 140 x 140 mm
  • 4 x Edelstahl Rändelschrauben (M8)
  • 4 x Gewindestiftschraube M8, aus Edelstahl VA 1.4571, 66,5 mm lang
  • 4 x Edelstahl-Unterlegscheibe „Sieg-Mi-Flex“
  • 4 x PTFE-Füße, natur

Alle Teile sind als Ersatzteile nachbestellbar und grundsätzlich unter einander kompatibel. So passt zum Beispiel jedes Oberteil zu jedem Unterteil einer Fixierplatte.

Um eine vollständige Migrationszelle zu erhalten wird ein Mittelring benötigt. Mittelringe lassensind unabhängig von Ihrem Durchmesser und des Materials mit jedem Fixierplatten-Set nutzen.

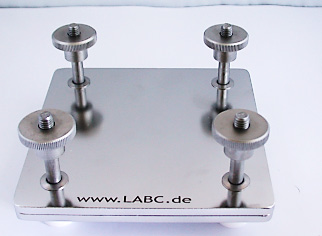

Edelstahl-Fixierplatten-Set:

Edelstahl-Fixierplatten-Set zur Migrationszelle „Sieg-Mi-Flex“ bestehend aus:

Migrationszellen aus Edelstahl sind temperaturbeständig -15 °C bis 180 °C und druckdicht bis maximal 9 bar, je nach Mittelring.

  • 1 x Edelstahl (V4A 1.4571) Platte-Oberteil mit Bohrungen, Innenseite poliert, 140 x 140 mm
  • 1 x Edelstahl (V4A 1.4571) Platte-Unterteil mit Gewinde-Bohrungen (M8), Innenseite poliert, 140 x 140 mm
  • 4 x Edelstahl Rändelschrauben (M8)
  • 4 x Gewindestiftschraube M8, aus Edelstahl VA 1.4571, 66,5 mm lang
  • 4 x Edelstahl-Unterlegscheibe „Sieg-Mi-Flex“
  • 4 x PTFE-Füße, natur
  • mit individuellen Seriennummern und auf Wunsch mit einem Werkszeugnis zum individuellen Nachweis der Maßhaltigkeit


Art.-Nr.: 250-0239899

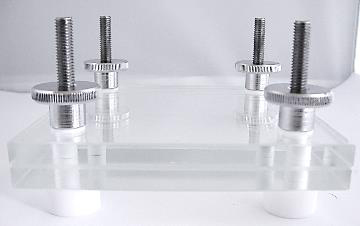

Glas-Fixierplatten-Set:

Glas-Fixierplatten-Set zur Migrationszelle “Sieg-Mi-Flex“ bestehend aus:

Migrationszellen aus Borosilicat Glas sind temperaturbeständig -15 °C bis 130 °C und druckdicht bis maximal 1 bar.

  • 2 x Borosilikatglas-Platten mit Bohrungen, Schutzeinsätzen für Schrauben
  • 4 x Edelstahlschrauben(M8) mit Edelstahl Rändelschrauben
  • 4 x Stiftschrauben M8 aus Edelstahl V4A 1.4571
  • 4 x PTFE-Gewindefüßen, weiß (M8)


Art.-Nr.: 250-0277594



PVDF-Fixierplatten-Set

PVDF-

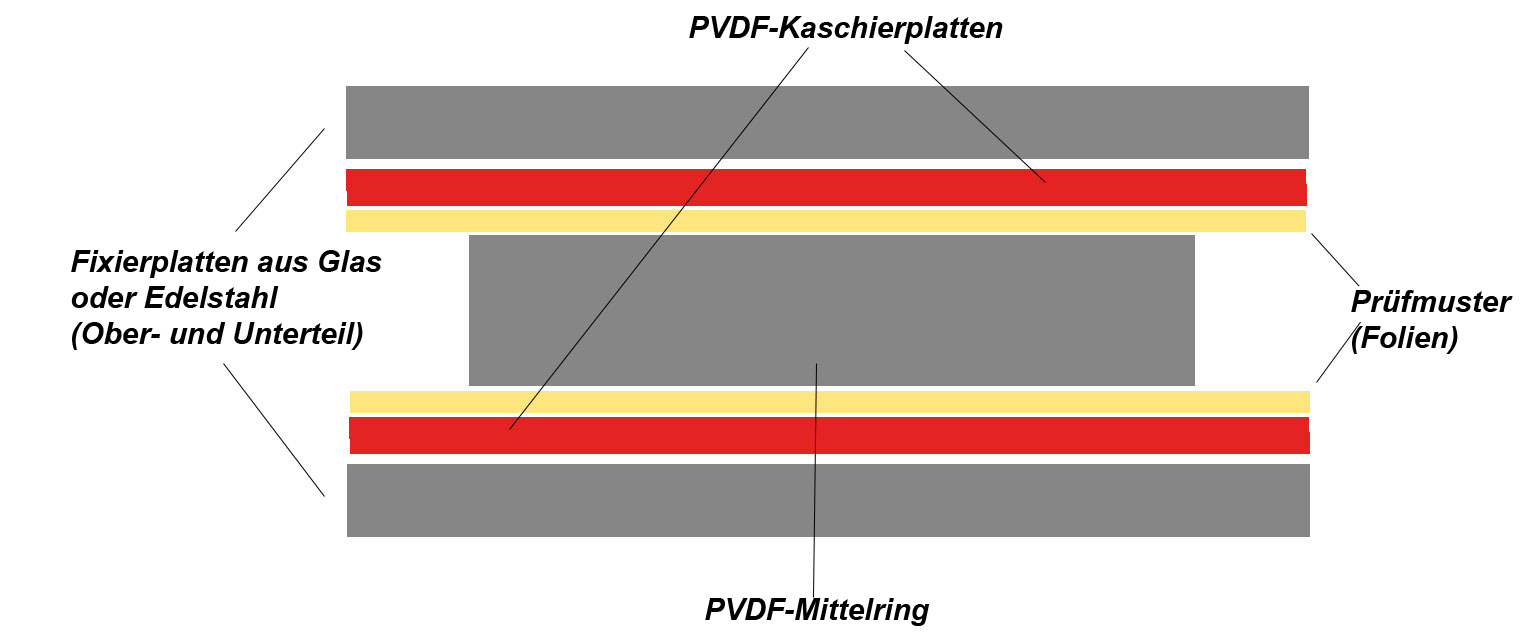

Kaschierungseinlagen für Fixierplatten aus Edelstahl oder Glas sind:
• druckdicht bis 4 bar mit Edelstahl-Fixierplatten
• druckdicht bis 1 bar mit Glas-Fixierplatten





Das Fixierplatten mit PVDF-Kaschierung sind Temperaturbeständig von -15°C bis 150°C (bezogen auf PVDF!).

Art.Nr.

Artikeltext

250-0888141

PVDF-Kaschierungseinlage passend zu allen Sieg-Mi-Flex-Fixierplatten (Sieg-Mi-Flex) mit 4 Bohrungen

Materialstärke: 3mm, Maße: 140x140mm, 1 Stk. (für eine PVDF-Migrationszelle benötigt man 2 Stk.PVDF-Kaschierungseinlagen!)

250-0239899

Edelstahl-Fixierplatten-Set zur Sieg-Mi-Flex Migrationszelle bestehend aus:

• 2x VA 1.4571 Platten mit Bohrungen, Innenseite poliert

• 4x Rändelschrauben aus Edelstahl

• 4x Gewindestiftschraube M8, aus Edelstahl VA 1.4571, 66,5mm lang

• 4x PTFE-Gewindefüße, weiß (M8)

• 4x Unterlegscheiben Sieg-Mi-Flex, Edelstahl

Hinweis: Jeder Sieg-Mi-Flex-Mittelring passt in das Fixierplatten-Set!

oder

250-0277594

Glas-Fixierplatten-Set zur Sieg-Mi-Flex Migrationszelle bestehend aus:

•  2x Borofloat-Glas- Platten mit 4 Bohrungen

•  4x Rändelschrauben aus Edelstahl  und Schrauben (DiN 125B A2, M8)

•  4x Stiftschrauben M8, aus Edelstahl VA 1.4571

•  4x Unterlegscheiben(Federteller M8• Edelstahl)

•  4x PTFE- Schutzeinsätze für Stiftschrauben

•  4x Edelstahl-Gewindehülse M8 für die untere Glas- Fixierplatte

•  4x PTFE- Schutzhülse für die untere Glas- Fixierplatte

•  4x PTFE- Gewindefüße, weiß (M8)



Fixierplatten-Oberteile mit GL45

Alternativ zum Standardoberteil einer Fierierplatte das Fixierplatten-Oberteile mit GL45

Insbesondere bei einseitigen Migrationsanalysen mit Flüssigkeiten oder festen Sammlern (Tenax®) kommt das Oberteil mit GL45 Einlass zum Einsatz. Es lässt sich alternativ zum Standardoberteil in die Migrationszelle montieren.

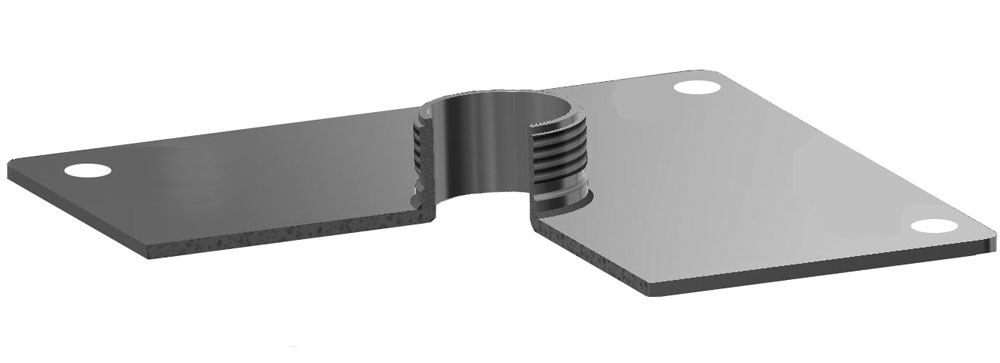

Edelstahl- Fixierplatten-Oberteil



Es besteht aus:



  • 1 x Edelstahl (V4A 1.4571) Platte-Oberteil mit Bohrungen, Innenseite poliert, 140 x 140 mm
  • zentrischem GL45-Stutzen ohne Verschlusskappe


Art.-Nr.: 250-0788274

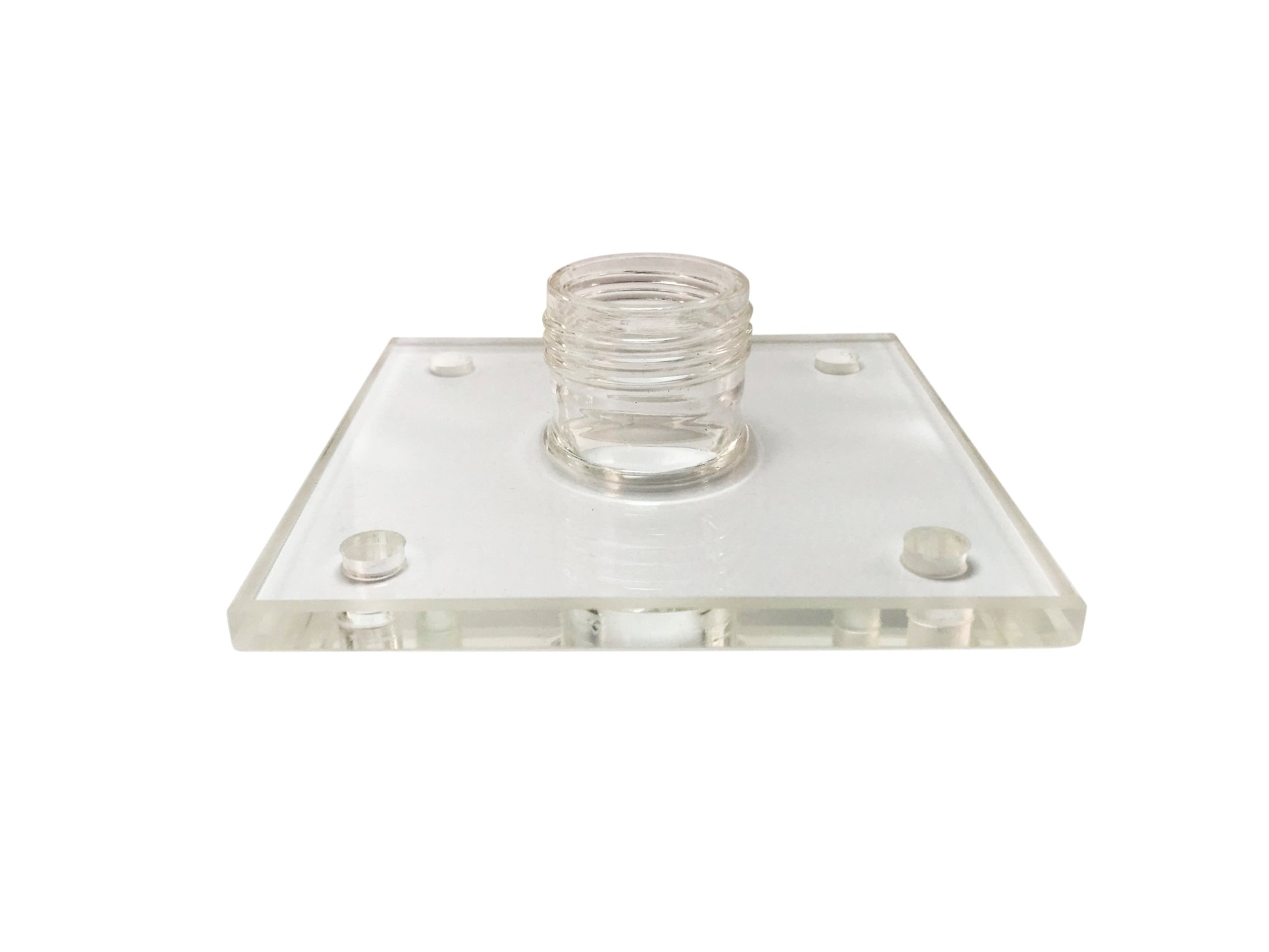

Borosilikatglas-Fixierplatten-Oberteil





Es besteht aus:

  • 1 x Borosilikatglas-Fixierplatten-Oberteil
  • 4 x PTFE Bohreinsätze
  • zentrischem GL45-Stutzen ohne Verschlusskappe


Art.-Nr.: 250-0649049



Verkleinerungsplatte aus Edelstahl (VA 1.4571)

Zur Erstellung einer Sieg-Mi-Flex Migrationszelle sind standardmäßig acht Mittelringe in verschiedenen Größen im Sortiment. In der Praxis liegen auch Prüfstücke in einer Größe vor, die es erforderlich machen kann, die Zellenfläche exakt anzupassen. Eine rasche und preisgünstige Lösung sind die Edelstahl-Verkleinerungsplatten (VA 1.4571).

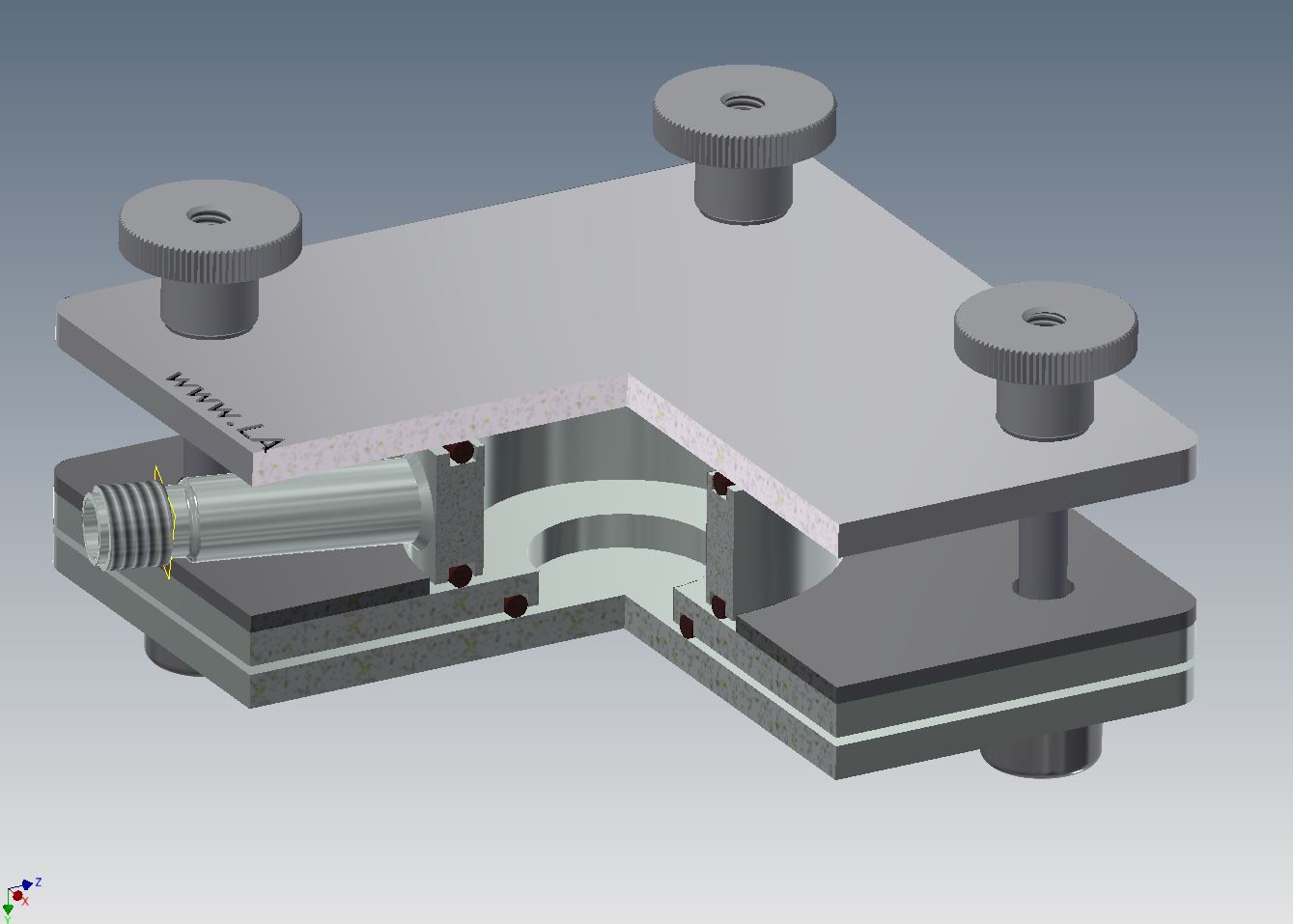

Verkleinerungsplaotte für Sieg-Mi-Flex

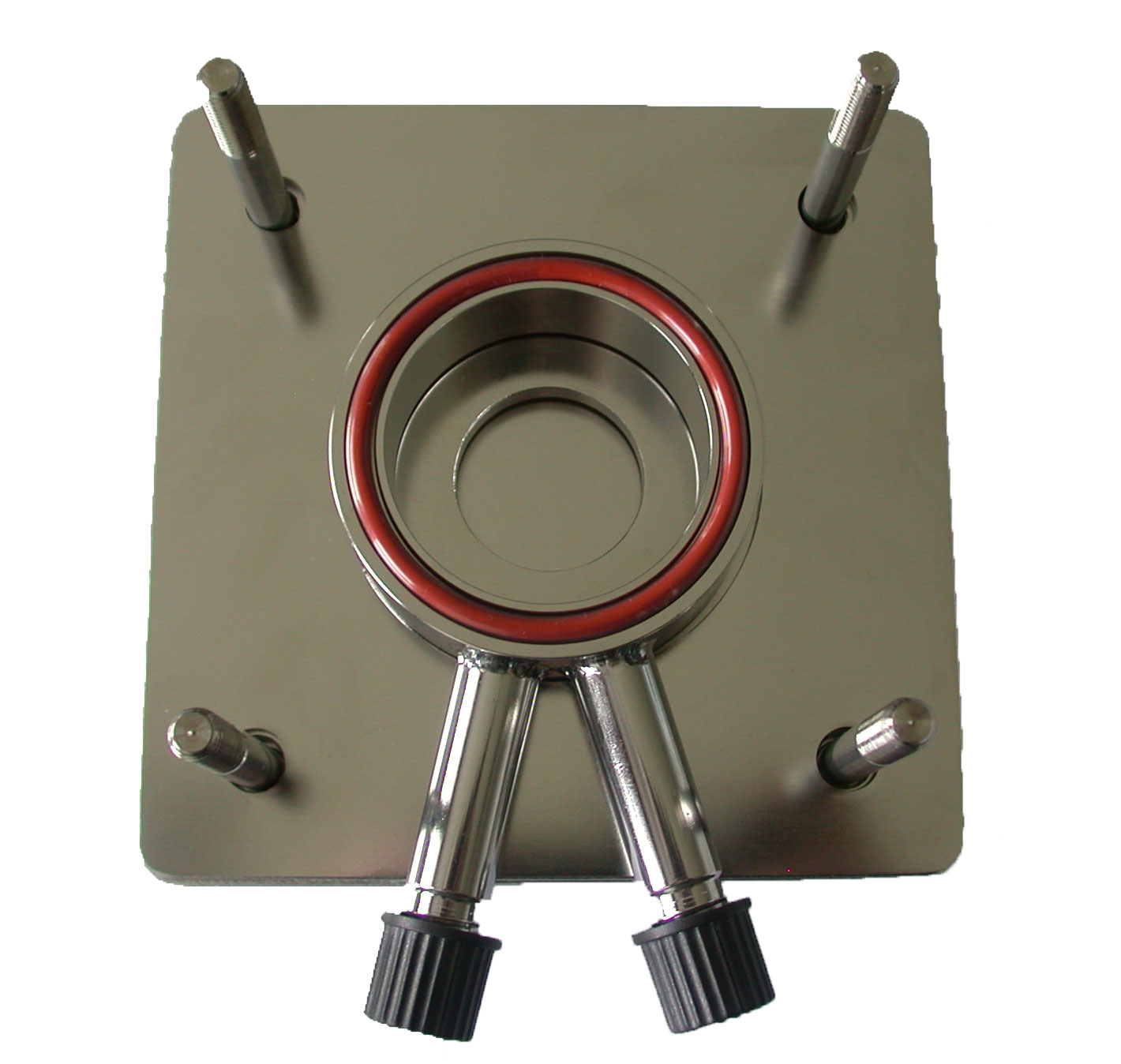

Im Bild ist eine Sieg-Mi-Flex Migrationszelle unter Verwendung einer Sieg-Mi-Flex Verkleinerungsplatte (DN40) in Verbindung mit einem Edelstahl-Mittelring (DN60)  zu sehen.



Edelstahl-Verkleinerungsplatten zur Sieg-Mi-Flex sind nur verwendbar mit einem größeren Mittelring!

Es können auch zwei Edelstahl-Verkleinerungsplatten zusammen mit einem größeren Mittelring verwendet werden. Statt waagerecht liegend werden die Sieg-Mi-Flex Migrationszellen dann aufrecht stehend verwendet.



Art.-Nr.: Nennweite: Fläche+: Füllvolumen**:
250-0584210 DN50 (1) 0,19 / 0,38 dm² 55ml
250-0584104 DN40 (1) 0,12 / 0,24 dm² 52ml
250-0584203 DN20 (2) 0,075 / 0,15 dm² 10ml

*    ca. Fläche mit 1 Prüfstück / 2 Prüfstücken
**   ca. Füllvolumen des Mittelrings
[1]   Edelstahl-Verkleinerungsplatte DN40 & DN50 nur verwendbar zusammen mit einem Mittelring DN60
[2]   Edelstahl-Verkleinerungsplatte DN20 nur verwendbar zusammen mit einem Mittelring DN30.

Die Edelstahl-Verkleinerungsplatten sind temperaturbeständig bis max. 180 °C.
