Qumat 401

Der Analysator Qumat®-Q401-HR dient der Messung der Permeationsrate bei Chemikalienschutz-Handschuhen und -Kleidung. Der Analysator misst den Durchbruch der Prüfchemikalien in drei Permeationsmesszellen gemäß DIN EN 374, DIN EN 6529 und EN 16523.

Das Handschuh Testgerät Qumat®-Q401-HR ist in zwei Versionen erhältlich und unterscheidet sich ausschließlich in seinem Detektor. Der Qumat®-Q401-HR kann mit FID oder mit FID und FPD geliefert werden. Die Übersicht der detektierbaren Chemikalien gibt Aufschluss, welcher Detoktor für Ihre Anwendung geeignet ist.

In die Permeationsmesszellen werden Prüfmuster eingespannt, einseitig mit der zu untersuchenden flüssigen Prüfsubstanz gefüllt und von der anderen Seite mit einem gasförmigen Sammelmedium ständig durchströmt. Diese drei definierten Gasströme werden nun nacheinander auf die flüchtige detektierbare Prüfsubstanz analysiert. Die Ergebnisse werden tabellarisch dokumentiert. Darüerhinaus wird bei jeden messung die Temperatur und der Luftstrom festgehalten.

Durchwandert eine Prüfsubstanz das Prüfmuster mit einer Permeationsrate > 1 µg min-1 cm-2, so liegt nach DIN EN 374-3 und EN 16523-1 ein Durchbruch vor.

• ein PC-gesteuertes Multipositionsventil zum Analysieren von sechs Gasströmen nacheinander. Neben den drei Permeationsmesszellen aus Glas mit den Prüfmustern, können auch das Nullgas, ein Referenzgas (z. B. Isobutan/Luft), sowie ein Prüfgas mit der Durchbruchskonzentration der Prüfchemikalie gemessen werden

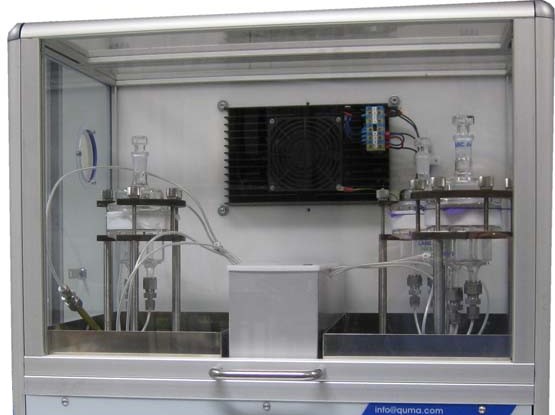

• ein Plexiglasgehäuse mit einem Abluftstutzen zur Temperierung der Permeationszellen, Referenzgaszelle, Prüfgaszelle und des Nullgases
• eine Temperaturregelung mit einem Ventilator, einer Heizung (300 W) und einer Peltierkühlung (>100 W) zur Voreinstellung der Temperaturen von 23 °C ±1 °C oder 33 °C ±1 °C
• Kontrolle und Dokumentation des Glasflusses mit einem Gasflowmeter
• ein Auswertungsprogramm, das Excel-kompatible Daten erzeugt. Voraussetzung: PC mit USB und Windows 7 oder höher

Zusätzlich zur Standardausführung des Qumaten mit einem FID Detektor ist eine erweiterte Ausführung mit einem FID und einem FDP Detektor verfügbar. Das FID ist zur Detektion von kohlenwasserstoffhaltigen Prüfsubstanzen geeignet und der FPD-Detektor ist zuschaltbar zur Detektion von P- und S-haltigen Prüfsubstanzen.

Lieferumfang:

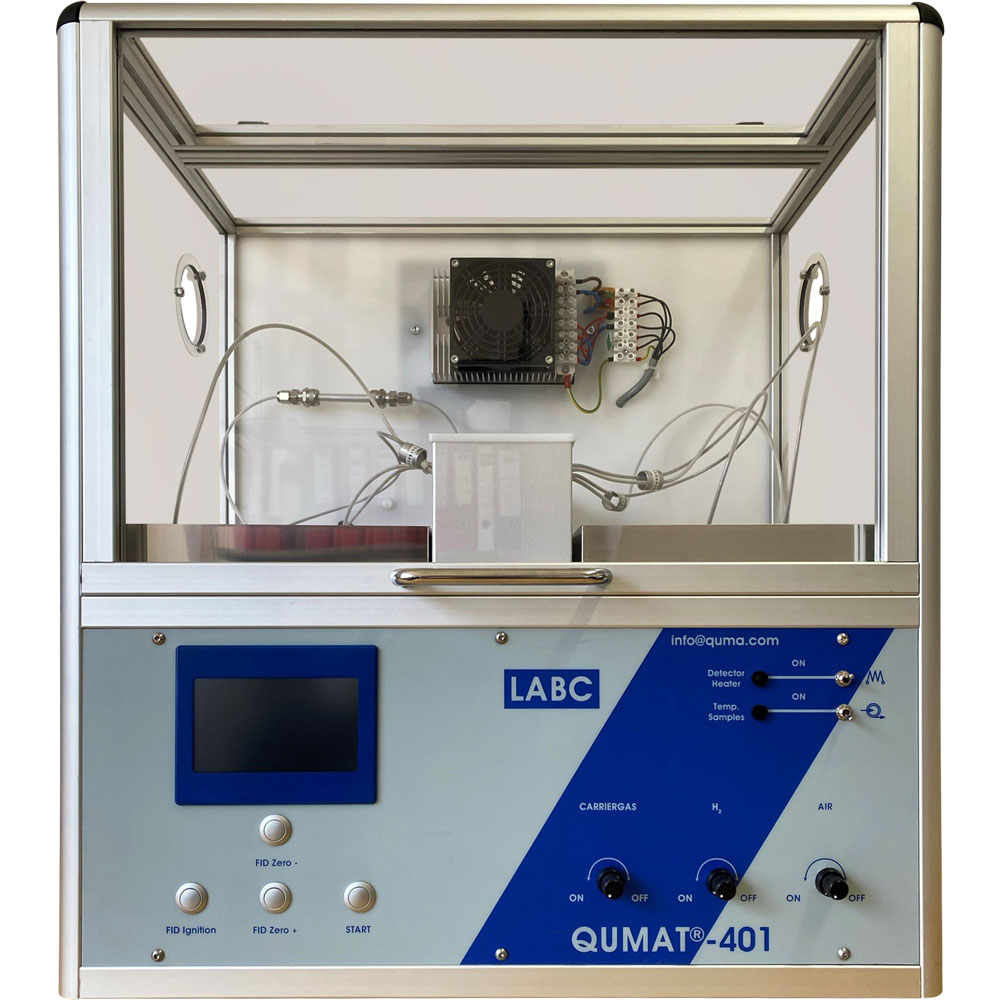

• Analysator Qumat®-Q401-HR-FID/FPD (Breite x Tiefe x Höhe: 100 cm x 70 cm x 60 cm)
• 2 PTFE-Blindflansche für Reagenzgas und Prüfgas mit Glasunterteil der Permeationsmesszellen
• Auswertungsprogramm

Analog der Norm haben wir eine Übersicht erstellt, welches LABC-Permeationsmessgerät welche Prüfchemikalie misst.
