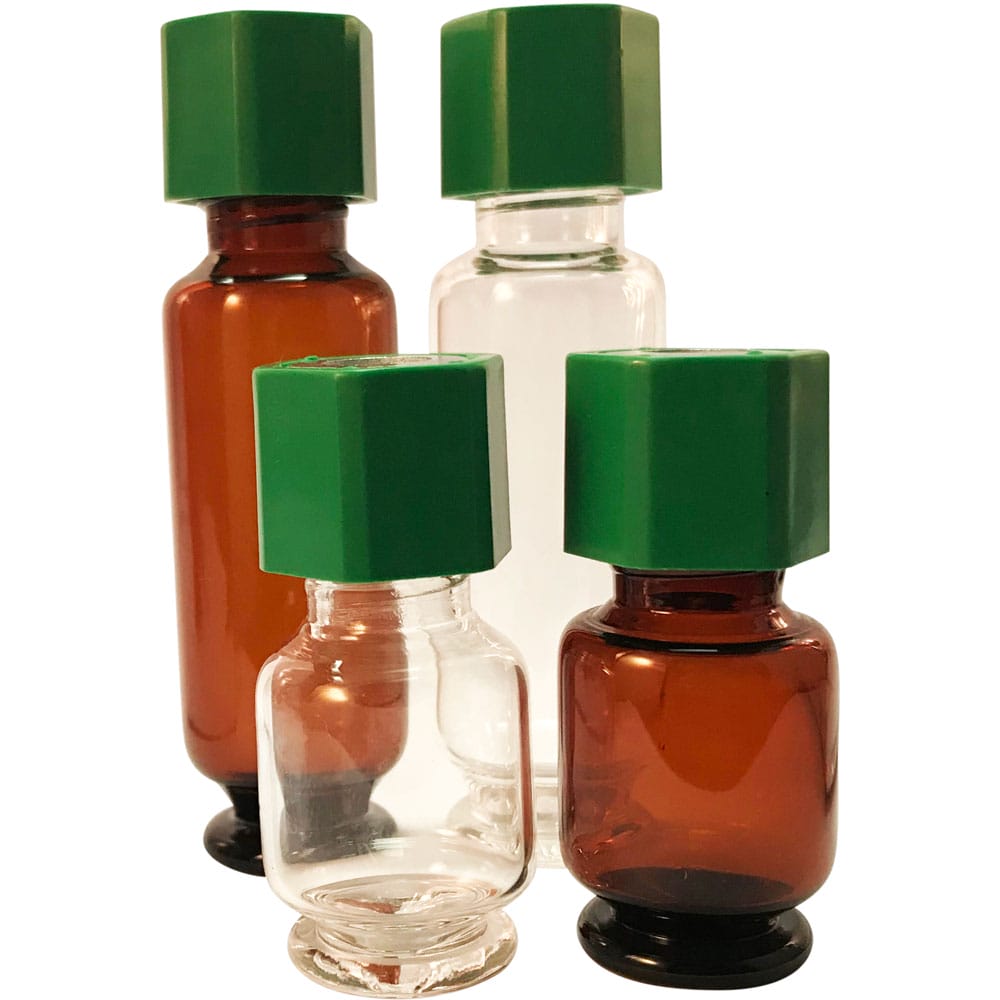

Bouteilles VMAX pour une vidange optimisée du volume résiduel pour les bouteilles de plus de 32x12mm.
La particularité des bouteilles VMAX est leur fond cylindrique. Il est conçu pour prélever des liquides à l’aide d’une canule avec le moins de volume mort possible. Les bouteilles VMAX sont conçues de manière à ce que le prélèvement puisse être automatisé.

Vidange optimisée du volume résiduel pour chaque flacon – Flacons à échantillon VMAX

  • VMAX – Le microvial est sans support
  • avec vidange résiduelle optimisée
  • idéal pour la préparation automatisée des échantillons
  • Volume résiduel env. ≤ 7 μ

Outre l’assortiment de VMAX pré-produits présenté ici, le fond VMAX peut être moulé mécaniquement à partir de 1000 bouteilles sur presque toutes les bouteilles d’un diamètre maximal de 27 mm et d’une longueur de 140 mm.

Nous nous ferons un plaisir de vous conseiller sur ce sujet.

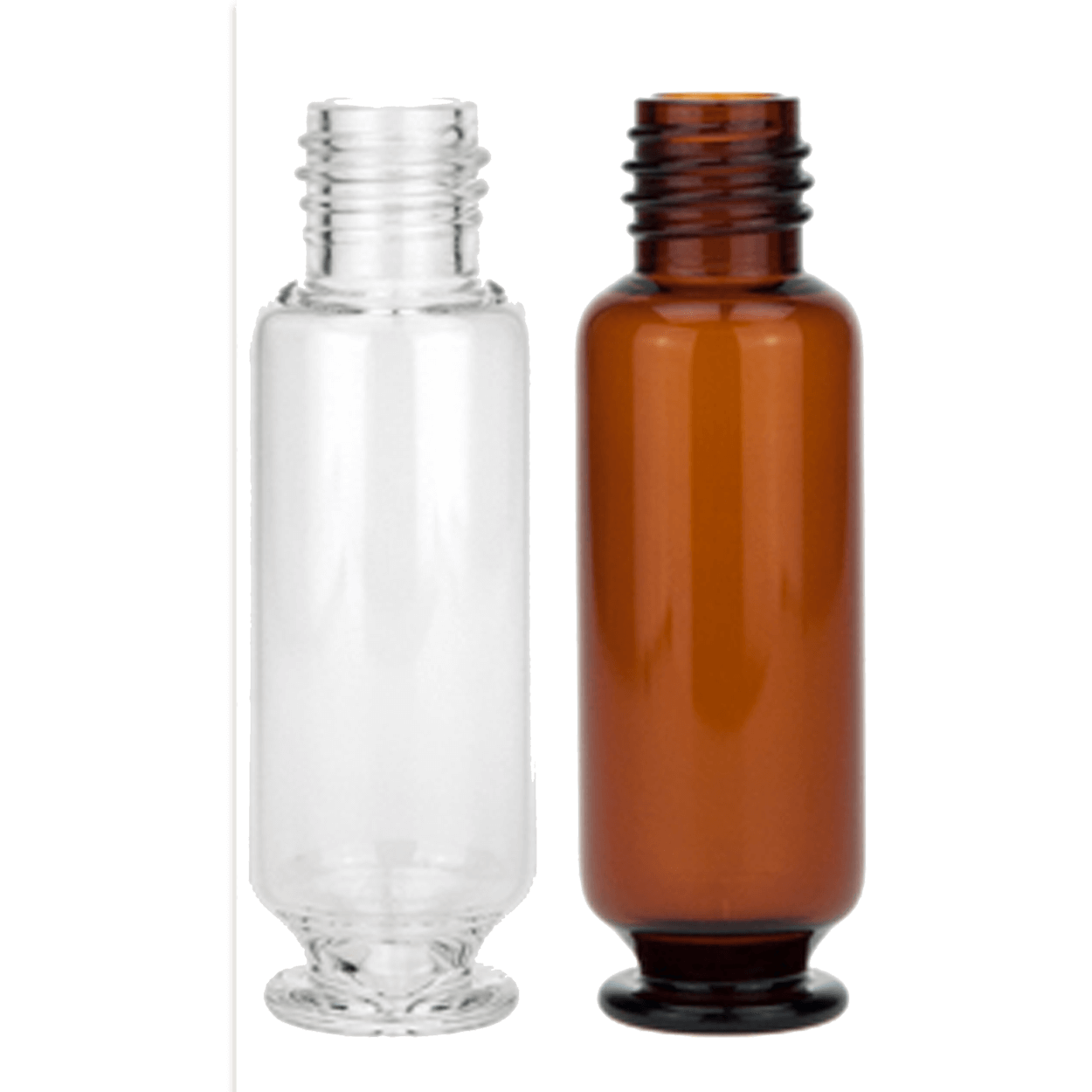

VMAX - Description

VMAX - Description

Vmax avec plancher

Le fond rend la bouteille VMAX spéciale. Il est de forme cylindrique et peut être moulé sur n’importe quelle bouteille en verre, même ultérieurement, et à la machine, grâce au procédé breveté de GTG Glastechnik Gräfenroda.

Les systèmes automatisés de prélèvement d’échantillons plongent généralement dans le flacon à l’aide d’une canule. L’entrée de la canule peut être latérale ou inférieure, et la tête de la canule peut également varier. Dans le cas d’un prélèvement automatisé, la canule est toujours plongée à la même profondeur dans le flacon. Pour une vidange aussi complète que possible et un faible volume mort, la canule doit plonger le plus profondément possible dans la bouteille, sans toucher le fond !

VMAX-Boden_fokusUn fond épais et reproductible est donc déterminant pour un faible volume mort ! Une vidange optimale jusqu’à un volume résiduel d’environ ≤ 7µl est possible dans des conditions optimales.

Les bouteilles VMAX peuvent être utilisées de différentes manières. Par exemple, le stockage d’échantillons précieux ou de médicaments. Pour les analyses d’échantillons particuliers ou comme récipient de réaction, par exemple dans la gamme bilimex

VMAX - pied cylindrique

VMAX - pied cylindrique

Les avantages du fond conique par rapport au fond cylindrique ont été mathématiquement démontrés par GTG Glastechnik Gräfenroda.

Exemple de VMAX

Dans le cas d’une version conique, le volume mort forme un cône tronqué dont l’angle latéral est a.

Le volume mort pour la version conique est de
VKS = π * h/3 (3r2 + h2 tan2(a) + 2r * h* tan(a))

Dans la version cylindrique – comme celle fabriquée par Glastechnik Gräfenroda GmbH (GTG) – le volume mort forme un cylindre.

Le volume mort pour la version cylindrique de type GTG est seulement de :
VZyl = π * r2 * h

L’exemple suivant montre le volume mort jusqu’à l’entrée de l’aiguille
r = 1,5 mm, h = 1,5 mm et a = 45° -> tan(a) = 1
VKS= 21,2 μl
VZyl = 10,6 μl

Cela signifie que le volume mort de la version conique est plus grand de la proportion π * h/3 (h2 * tan2 (a) + 2rh * tan(a)).
Pour un angle a supérieur à 45°, la tan(a) > 1 augmente de manière d’autant plus significative.

Le même résultat s’applique lorsque le recouvrement de l’ouverture de l’aiguille par l’échantillon est exigé.
On a alors pour la hauteur h = hauteur h (aiguille au-dessus du sol) + ü (recouvrement de l’échantillon).

à titre d’exemple, le volume mort jusqu’au recouvrement est valable
r = 1,5 mm, h = h + ü = 1,5 mm + 2,0 mm = 3,5 mm et a = 45° -> tan(a) = 1
SCV= 108,1 μl
VZyl = 24,7 μl

VMAX - Gamme standard

VMAX - Gamme standard

La mise en place de la vidange optimisée est en principe également possible dans les bouteilles existantes à partir de 1.000 pièces. sans problème. Les bouteilles suivantes sont généralement disponibles en stock dans la version standard.

Vial VMax à visser ND13

Bouteilles VMAX ND13

N° d’article KG/BG Volume Hauteur Ø
120-0461535 KG 3,5 ml 45 mm 14 mm
120-0461504 BG 3,5 ml 45 mm 14 mm

Vial VMax à visser ND15

Bouteilles VMAX Nd15

N° d’article KG/BG Volume Hauteur Ø
120-0461573 KG 9,5 ml 65 mm 19 mm
120-461566 BG 9,5 ml 65 mm 19 mm

Vial VMax à visser ND24

Bouteilles VMAX ND24

N° d’article KG/BG Volume Hauteur Ø
120-0461672 KG 19 ml 57 mm 27 mm
120-0461658 BG 19 ml 57 mm 27 mm
120-0461719 KG 39 ml 95 mm 27 mm
120-0461696 BG 39 ml 95 mm 27 mm
120-0461757 KG 59 ml 140 mm 27 mm
120-0461733 BG 59 ml 140 mm 27 mm

Vial headspace ND20 avec tête de sertissage

Les flacons headspace de haute qualité avec fond VMAX offrent une solution innovante pour l’analyse de composés volatils ou légèrement volatils en chromatographie, avec la garantie d’un prélèvement complet de l’échantillon.

Vials Headspace ND18 à filetage fin

ND18 VMAX avec filetage fin

N° d’article KG/BG Volume Hauteur Ø
120-0963312 KG 9,5 ml 43 mm 23 mm
120-0963305 BG 9,5 ml 43 mm 23 mm
120-0642651 KG 19 ml 75 mm 23 mm
120-0645980 BG 19 ml 75 mm 23 mm

Vial headspace ND20 avec tête de sertissage

VMAX Vial avec tête de sertissage claire

N° d’article KG/BG Volume Hauteur Ø
120-0460774 KG 9,5 ml 43 mm 23 mm
120-0460767 BG 9,5 ml 43 mm 23 mm
120-0963893 KG 19 ml 70 mm 23 mm
120-0645980 BG 19 ml 70 mm 23 mm
